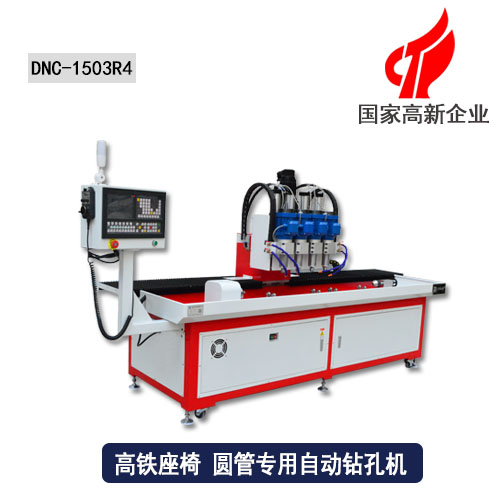

多鉆頭鉆孔機
|
|
☆外形尺寸：3200*1000*1400mm |
|
☆有效行程：1500*360度*100mm
|
|
☆機床重量：1200kg
|
|
☆鉆孔范圍：0.3-16mm
|
1、多米機械的這款多鉆頭鉆孔機配置了四個主軸，因此又稱之為四主軸鉆孔機。加工行程為500*360度*100mm，屬大行程鉆孔設備。
2、該機床主要應用于圓管鋼管自動鉆孔，360度無間隙任意旋轉，全自動定位，分度精度高 。
3、采用臺灣進口高性能伺服電機，最大程度的發揮電機性能，機器運行更加平穩，噪音更低，發熱更低!
4、電機主軸完全采用高速軸承技術，轉速更高，噪音更低，功率更大，動力性能以及穩定性足以滿足各種高速加工的需求!
5、采用精密高速線性導軌和高精度的P3級研磨滾珠絲杠。確保產品的加工精度
6、設備具有X、Y、Z軸限位功能，工人誤操作時不會損壞機器;
| 項目/型號 | DNC- 1503R4 | 單位 |
| 機床外形尺寸（長X寬X 高） | 3200*1000*1400 | mm |
| X軸行程（主軸左右移動） | 1500 | mm |
| Z軸行程（主軸上下移動） | 100 | mm |
| A軸旋轉角度 | 360 | 度 |
| 主軸端面至工作臺面距離 | 120 | mm |
| 工作臺尺寸（長X寬） | X1500， Y280 | mm |
| 最大承重 | 60 | kg |
| T形槽尺寸 | 上寬13，下寬 20 | mm |
| 鉆孔直徑范圍 | 0.3-16（可訂制） | mm |
| 主軸轉速 | 0-24000（可選配 ） | rpm/min |
| 滾珠絲桿 | X：2010 Z:1605（臺灣原裝進口） | mm |
| 線性導軌 | X,Z:20*2（臺灣原裝 進口） | mm |
| 主軸電機 | 0.55/0.75/2.2 | kw |
| 快速進給 | 15000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約 10000 | 個 |
| 機床重量 | 約1200 | kg |
| 編程方式 | 手動編程，電腦編程兼 用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
